EHRT_沖剪機_FlexPunch Compact_標準型
2019-3-19

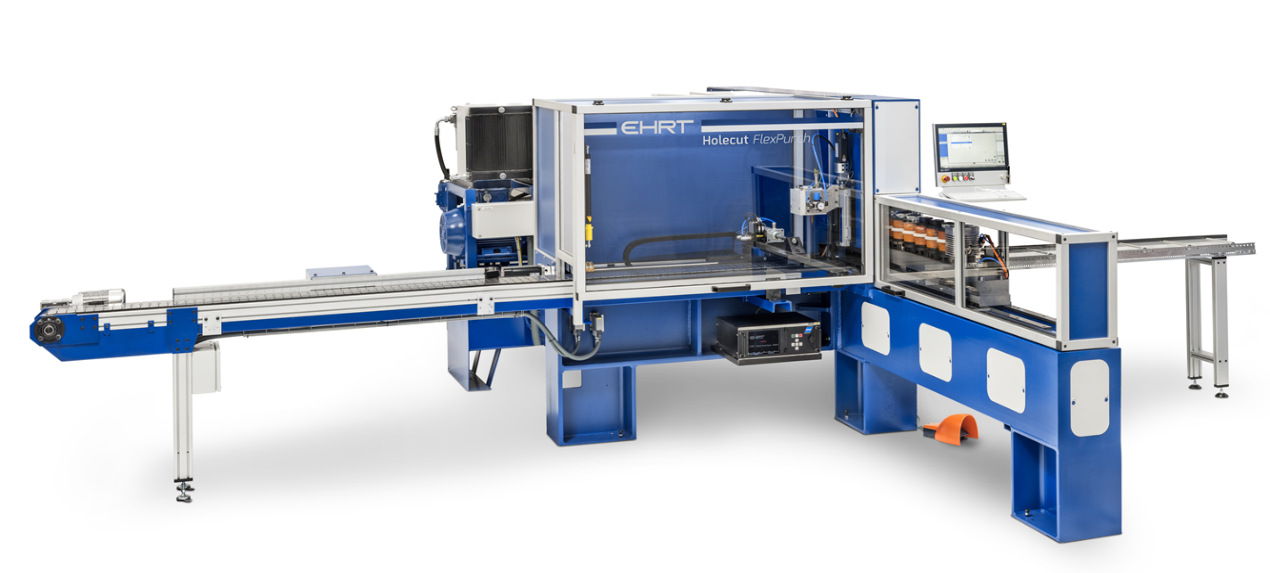

1、設備實物圖片
2、設備技術參數
|
技術指標 |
規格 |
備注 |
|
設備尺寸 |
7634x2500 |
長x寬 |
|
設備重量 |
3300 kg |
|
|
沖剪力 Punch Force |
400kN |
|
|
沖剪壓力 Punch Pressure |
max. 280 bar |
|
|
沖剪系統 Punch System |
液壓(hydraulic) 340kN |
oil volume 160l/250l, viscosity 46 |
|
材料寬度 Material Width |
15~200mm |
0.6~8” |
|
材料厚度 Material Thickness |
Steel:5~10mm Cu/Al:5~16mm |
Steel:0.1~0.4” Cu/Al:0.1~0.6” |
|
材料長度 Material Length |
150~6000mm |
1.2~2.36” |
|
刀具站數量 Number tool stations |
4 |
|
|
最多刀具 Max. number of punches |
10 |
3合1多子模*3 切刀模*1 |
|
刀具外圍尺寸 Punch cladding circle |
32mm |
3合1多子模*20mm |
|
定位速度 Positioning Speed |
40 m/min |
|
|
軸向加速度 Axis Acceleration |
4 m/s2 |
|
|
軸定向精度 Axis Positioning Accuracy |
±0.05mm |
|
|
數控系統 CNC Control |
Beckoff |
|
|
外部供電 Electrical Connection |
3 Ph/N/PE 400V iEC |
|
|
熔斷保護Fuse Protection |
63A |
|
|
壓力空氣消耗 Air consumption |
Max. 120 l/min |
|
|
外部供氣 Air connection |
G ? , 6 bar |
|
|
控制單元 Control Unit |
Industrial PC |
with Windows 7 or higher |
|
軟件 Software |
PowerPunch |
|
|
網絡兼容 Network-Compatible |
YES |
|
|
外表顏色 Finishing |
RAL 5010 Gentian Blue |
Doors and Covering RAL 7035 Light Grey |
|
安全裝置 Safety Installations |
All danger zones are secured according to CE standards (Cat 2) |
|
3、主要特點及功能
3.1 本設備屬于EHRT標準型沖剪機（緊湊式），具有高牢固性和簡便的操作性，設備高度模塊化且能夠靈活搭配，滿足客戶多種生產場景需求。搭配EHRT的軟件系統，使得沖剪機具有產品定制功能和生產流程平穩的特點
3.2 FlexPunch全系列配備三個CNC控制軸，加工精度高。設備操作簡易，操作員僅負責啟動機器，放入材料，然后移走生產部件；對于進料和移走生產部件還可以通過不同選擇盡可能實現自動化操作。這樣，可以為生產過程節省大量時間，提高了生產效率。
3.3 EHRT的刀具系統可以簡單快速地更換刀具，大限度地縮短安裝時間。使用MultiTools 3合1多子模時，機器最多可安裝9個沖刀和1個切斷刀具，此外可以安裝1-2個攻絲站。
3.4 EHRT采用軟件+硬件的解決方案，各單臺設備間可以進行連接，從而可以基于來自公共數據庫的同一個生產文件來進行生產。
3.5 本設備控制器采用倍福（Beckhoff）的PLC，可以通過遠程訪問實現機器的維護和軟件更新。
3.6 此外，設備還具有其它特點：如，1）在加工過程中，工件通過特殊夾具側面夾緊，大限度地減少由夾具形狀造成的對工件的任何損壞，由于采用了特殊夾具，可以在整個工件上進行沖孔；2）刀具配有堅固的彈簧，由于高的回縮力，甚至對于厚金屬條桿可以用小的沖剪間隙生產；3）設備有幾種分選輸送帶方案可供選擇，也可以配備多個排料位置。
